Introduction

Dieser Kurs bietet eine Einführung in Micropython und den ESP32.

Er besteht aus mehreren Modulen welche teilweise aufeinander aufbauen. Jedes Modul ist wiederum in mehrere LAB-Einheiten gegliedert.

Die Struktur finden Sie auf der linken Seite.

Vorraussetzung

Der Kurs bietet keinen Einstieg in die Programmiersprache Python an sich. Grundsätzliche Kenntnisse von Programmierkonzepten und zur Syntax von Python werden vorrausgesetzt. Kennen Sie bereits eine andere Programmiersprache sollte es aber Möglich sein die Syntax von Python nebenher selbstständig mit zu erlernen.

Folgende Konzepte sollten Sie können.

• Variablen
• Bedingungen
• Schleifen
• Funktionen
• Klassen

Als Microcontroller kommt ein ESP32 zum Einsatz. Mehr dazu unter Hardware

Feedback

Bei Fragen, Vorschlägen oder Kritik wenden Sie sich bitte an ...

Resources

Hier finden Sie verschiedene Links zum Thema Mircopython, welche Sie als zusätzliche Quellen nutzen können.

• micropython documentation
• Intro to Micropython (Realpython)

Micropython

Micropython ist eine Python Implementierung die für die Verwendung auf Microcontrollern optimiert ist.

Die Dokumentation ist unter https://docs.micropython.org zu finden. Dort ist auch eine Liste mit allen python modulen zu finden, welche in micropython vorhanden sind.

Mitlerweile gibt es eine große Anzahl an Microcontrollern, auf denen Micropython genutzt werden kann. Hier nur einige Beispiele:

• offizielles pyboard
• ESP8266
• ESP32
• RP PI PICO
• ...

Um die Verwendung von Micropython zu vereinfachen nutzen wir in diesem Kurs die IDE Thonny.

Thonny IDE

Thonny ist eine Python IDE für Beginner, welche es sehr einfach macht einen Microcontroller mit Micropython zu programmieren.

Wokwi – MicroPython im Browser ausprobieren

Wokwi ist eine webbasierte Simulationsplattform für Mikrocontroller-Projekte. Damit kannst du ganz ohne zusätzliche Hardware MicroPython auf virtuellen Boards wie dem ESP32 oder Raspberry Pi Pico testen. Wokwi bietet dir die Möglichkeit, Schaltungen zu erstellen und deine MicroPython-Skripte direkt im Browser auszuführen. Einfach Board auswählen, Schaltkreis designen und deinen Code testen – ideal für schnelle Experimente oder das Lernen ohne physische Hardware.

ESP32

Der ESP32 ist ein günstiger (~10€) Microcontroller mit integriertem Wifi und BLE. Das hat ihn zu einem im Hobby und IoT Bereich weit verbreiteten Microcontroller gemacht.

Den ESP32 gibt es in verschiedenen Ausführungen. Für diesen Kurs verwenden wir ein ESP32 DevBoard Kit oder alternativ ESP32 NodeMCU.

Treiber

Damit ihr PC mit dem ESP32 kommunizieren kann müssen Sie unter umständen noch die nötigen Treiber herunterladen und installieren.

Espressif - establish serial connection CP2101 Treiber

Breadboard

Damit Sie die verschiedenen Schaltungen auch aufbauen können, benötigen Sie ein Breadboard und einige Kabel. Falls Sie keines besitzen gibt es diese im Set für wenige Euro.

Falls Sie nicht wissen wie ein Breadboard funktioniert, informieren Sie sich bitte auf dieser Webseite.

Bauteile

Hier finden Sie eine Liste der Bauteile, welche Sie selbst bestellen müssen.

• ESP32 NodeMCU Development Board ~ 6,80€
• Micro USB Kabel ~ 1,70€
• Breadoard mit 830 Kontakten ~ 1,90€
• Jumper Kabel Kit ~ 1,40€

Tutorial

Alle Module und Labs sind so aufgebaut, dass Sie diese selbstständig durcharbeiten können.

Dabei sollen Sie sich selbstständig mit den Präsentierten Inhalten beschäftigen. Diese Seite gibt einen kurzen Überblick über den Aufbau eines Labs.

Informationsphase

Jedes Lab stellt verschiedene Materialien als Informationsquelle bereit. Dies können neben Text auch 🎥 Videos oder andere Formate sein.

Grundsätzlich sollen Sie die dort präsentierten Informationen nachvollzogen und selbst ausprobiert haben. Dies bedeutet:

• Wird ein Hardware Aufbau gezeigt, sollen Sie diesen auch aufbauen.
• Werden Code Beispiele gezeigt, sollen Sie diese auch ausführen.
• ...

Code Beispiele

Viele Labs enthalten Code Beispiele wie zum Beispiel den folgenden.

 # Importieren des Moduls time
 import time
# Eine Sekunde die Augen zu machen ;)
time.sleep(1)

Fahren Sie mit der Maus über den Code erscheint im rechten Eck ein oder zwei Symbole.

• Das Auge zeigt teilweise versteckten Code an.
• Der kopieren Button kopiert den Code in ihre Zwischenablage. Dabei wird immer der Code kopiert den Sie zu diesem Zeitpunkt auch sehen.

Handlungsphase

Aufgaben

Abgaben

Evaluationsphase

Kontrollfragen

Manche Labs beinhalten Kontrollfragen welche, zur Kontrolle des eigenen Lernerfolgs genutzt werden können.

Übungen

Hier finden Sie weitere Übungen zum vertiefen des Gelernten und zur weiteren Vorbereitung. Tauschen Sie sich mit ihren Kollegen aus wenn Sie bei einer Übung nicht weiter kommen. Oder arbeiten Sie gleich zusammen.

• Pairprogramming: Einer denkt der andere tippt. (Abwechseln nicht vergessen)

Feedback

Haben Sie Wünsche, Anregungen oder Kritik, teilen Sie uns diese bitte zeitnah mit.

Einrichtung und Installation von Micropython

Vorkenntnisse:

• Thonny installiert
• ESP32 Board mit dem PC verbunden

Ziel:

• Flashen der Micropython Firmware auf den ESP32.
• Benutzen der Micropython REPL.

Micropython vs klassische Microcontroller Programmierung

Programmiert man Microcontroller in C/C++ wird die Firmware wie auf der linken Seite dargestellt auf dem PC geschrieben und mit dem Compiler in Machine Code übersetzt. Diese wird dann in den Flash Speicher des Microcontrollers übertragen (Flashen).

Mit Micropython wird zuerst die Micropython Firmware auf den Microcontroller übertragen. Anschließend läuft auf dem Microcontroller ein Python Interpreter welche die Source Dateien, welche auch auf dem Microcontroller gespeichert werden bei der Ausführung interpretieren kann.

Bevor wir loslegen können, müssen wir also erst die Micropython Firmware auf dem ESP32 installieren.

Installation

Mit Thonny

Mit dem esptool

Download der Firmware: Micropython for ESP32

ESP Tool installieren

pip install esptool

Verbinden Sie den ESP32 mit dem PC und überprüfen Sie an welchem seriellen Anschluss dieser erreichbar ist.

• Windows: z.B COM3
• Unix z.B. /dev/ttyUSB0 oder /dev/ttyACM0

Flash speicher leeren.

esptool.py -p <serial_port> erase_flash

Firmware flashen

python -m esptool --chip esp32 --port <serial_port> write_flash -z 0x1000 <esp32-X.bin>

Getting started

Vorkenntnisse

• Micropython auf dem ESP32 installiert.

Ziel:

• Erstes Micropython Program ausführen.
• Unterschied zwischen main.py und boot.py verstehen.

Vorbereitung

Ein erstes Programm ausführen

REPL

Wie im letzten Video bereits kurz gezeigt, können Sie die REPL nutzen um micropython code auf ihrem esp32 auszuführen. Dies eignet sich vorallem wenn Sie z.B. eine Funktion testen wollen.

Scripts

Wenn Sie Micropython installiert haben, sehen Sie unter Dateien bereits eine Datei boot.py. Diese Datei wird nach dem Booten des ESP32 als erstes ausgeführt. Das kann z.B dazu genutzt werden, um sich mit einem WLAN-Netz zu verbinden.

Die Datei main.py wird, falls vorhanden, direkt nach der boot.py aufgerufen und sollte das Hautprogramm beinhalten. Dies ermöglicht, dass auch nach einem Reset ihr Python Programm wieder zu laufen beginnt.

Sie können natürlich weiterhin nach belieben andere Module einbinden.

Editiern Sie die beiden Dateien main.py und boot.py folgendermaßen.

main.py:

print("Hello from main.py")

boot.py:

print("Hello from boot.py")

Take a break

import time

print("Hello")
time.sleep(1)
print("Bye")

Ressources

Offiziele Dokumentation zu time

GPIOs

Vorkenntnisse

• Erstes Program ausgeführt.

Ziel:

• Ein- und Ausgänge benutzen.

Jeder Microcontroller hat mehrere GPIO¹ Pins. Über diese Pins können exteren Komponenten angeschlossen werden. Je nach Bedarf können diese als Eingang oder Ausgang festgelegt werden.

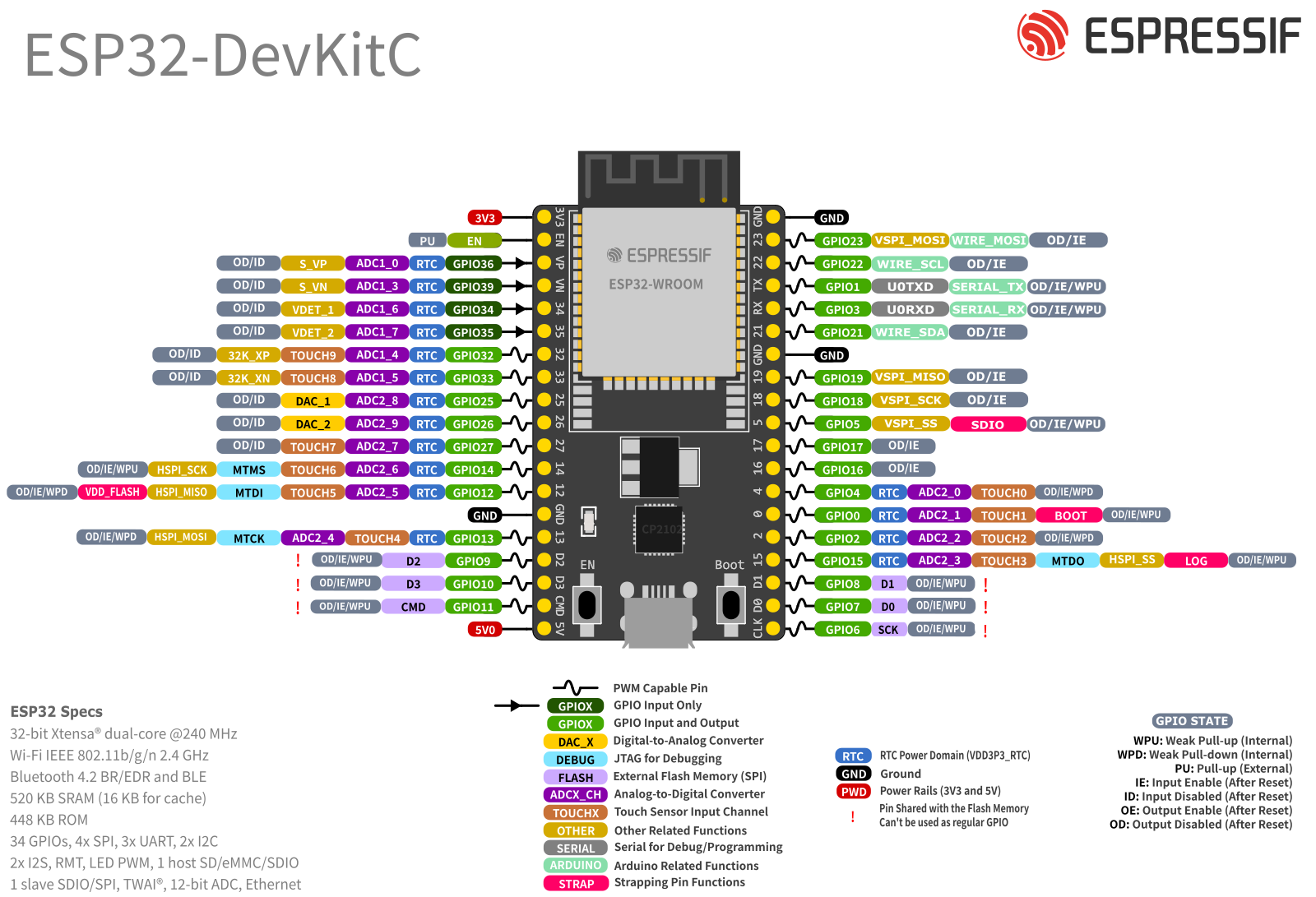

Pinout

Damit man weiß welcher Pin für was verantwortlich ist, benötigt man das sogenannte Pinout. Hier sehen Sie das Pinout des ESP32 DevKitC V4.²

Pins nutzen

Damit wir in Micropython Pins als Eingang oder Ausgang definieren können müssen wir zunächst die Klasse Pin aus dem Module machine einbinden.

from machine import Pin

Der Konstruktor der Klasse Pin, muss die Nummer des GPIO Pins aus dem Pinout übergeben werden.

from machine import Pin
pin = Pin(19)

In diesem Beispiel wird ein Object für den Pin mit der Nummer 19 angelegt.

Ausgang / Output

Um einen Pin als Ausgang festzulegen können wir dem Konstruktor Pin.OUT als zweites Argument übergeben.

from machine import Pin
output_pin = Pin(19, Pin.OUT)

Zustand des Pins ändern

Um den gewünschten Pegel am Ausgang zu setzen bietet Micropython zwei Möglichkeiten.

Möglichkeit 1:

from machine import Pin
output_pin = Pin(19, Pin.OUT)
# Setzen des Pegels auf HIGH.
output_pin.on()
# Setzen des Pegels auf LOW
output_pin.off()

• Die Methode on() setzt den Zustand des Pins auf HIGH.
• Die Methode off() setzt den Zustand des Pins auf LOW.

Möglichkeit 2:

from machine import Pin
output_pin = Pin(19, Pin.OUT)
# Setzen des Pegels auf HIGH.
output_pin.value(1)
# Setzen des Pegels auf LOW
output_pin.value(0)

Sie können auch die Methode value(x) verwenden um den Zustand zu setzen.

Eingang / Input

Um einen Pin als Eingang festzulegen können wir dem Konstruktor Pin.IN als zweites Argument übergeben.

from machine import Pin
input_pin = Pin(18, Pin.IN)

Zustand des Pins abfragen

Ist ein Pin als Eingang definiert, können wir die Methode value() nutzen um den aktuellen Zustand am Pin abzufragen.

from machine import Pin
input_pin = Pin(18, Pin.IN)
current_value = input_pin.value()

Im gegebenen Beispiel wird der Zustand in der Variable current_value gespeichert.

from machine import Pin
from time import sleep
input_pin = Pin(17, Pin.IN)
while True:
  current_value = input_pin.value()
  print(current_value)
  sleep(0.5)

Besondere Pins

Achtung manche Pins auf dem ESP32 DevKit werden auch für andere Funktionalitäten genutzt.

Übungen

Kontrollfragen

• Wofür steht der Begriff GPIO?
• Welche Informationen sind im Pinout zu finden?
• Wie legen Sie einen Pin als Ausgang fest?
• Wie können Sie den Zustand eines Pins ändern(HIGH | LOW)?
• Wie legen Sie einen Pin als Eingang fest?
• Wie können Sie den Zustand eines Pins abfragen?
• Ist es möglich den Zustand eines als Ausgang festgelegten Pins zu lesen?
• Ist es möglich den Zustand eines als Eingang festgelegten Pins auf HIGH | LOW zu setzten?

Ressources

• Offizielle Dokumentation zu machine.Pin
• Micropython ESP32 Quickref
• Dev Kit Documentation

Blink a LED

Dieses Lab zeigt Ihnen wie sie eine LED mit dem Microcontroller blinken lassen können.

Vorkenntnisse:

• Pin als Ausgang nutzen.

Ziel:

• LED mit MCU verbinden.
• Blockierendes Blinken einer LED

Die LED

weitere Informationen zur LED finden Sie hier.

Aufbau

LED an und aus schalten.

Um die LED mit Micropython anzusteuern müssen Sie den Pin, welcher mit der LED verbunden ist als Ausgang definieren. Dies haben Sie bereits im Lab GPIO Pins gelernt.

Beispiel:

from machine import Pin
# LED als Ausgang festlegen.
led_pin = Pin(16, Pin.OUT)
# LED anschalten
led_pin.on()

Time to blink

import time
from machine import Pin

led_pin = Pin(16, Pin.OUT)

while True:
  led_pin.on()
  time.sleep(0.5)
  led_pin.off()
  time.sleep(0.5)

import time
from machine import Pin

led_pin = Pin(16, Pin.OUT)

while True:
  led_pin.value(not led_pin.value())
  time.sleep(0.5)

Kontrollfragen

1. Welcher Pol der LED muss an GND angeschlossen werden?
2. Warum benötigen Sie einen Vorwiderstand für die LED?
3. Wie groß sollten Sie den Vorwiderstand mindestens wählen?
4. Wie können Sie eine LED mit Micropython anschalten?
5. Wie können Sie eine LED mit Micropython blinken lassen?

Übungsaufgaben

1. Lassen Sie die LED abwechselnd 3x blinken und anschließend für 3s leuchten.
2. Erstellen Sie eine Ampelschaltung, welche die 3 LEDs in der richtigen Abfolge leuchten lässt.
3. Erstellen Sie eine Klasse LED, mit den Methoden on, off und toggle.

Buttons

Dieses Lab zeigt Ihnen wie sie einen Taster als User Input nutzen können.

Vorkenntnisse:

• Pin als Eingang nutzen.
• LED ansteuern

Ziel:

• Button mit MCU verbinden (Pullup/Pulldown).
• Zustand eines Tasters einlesen

Taster (Push Button)

Ein Taster, nicht zu verwechseln mit einem Schalter ist ein mechanisches Bauteil, welches als Eingang für einen Microcontroller genutzt werden kann.

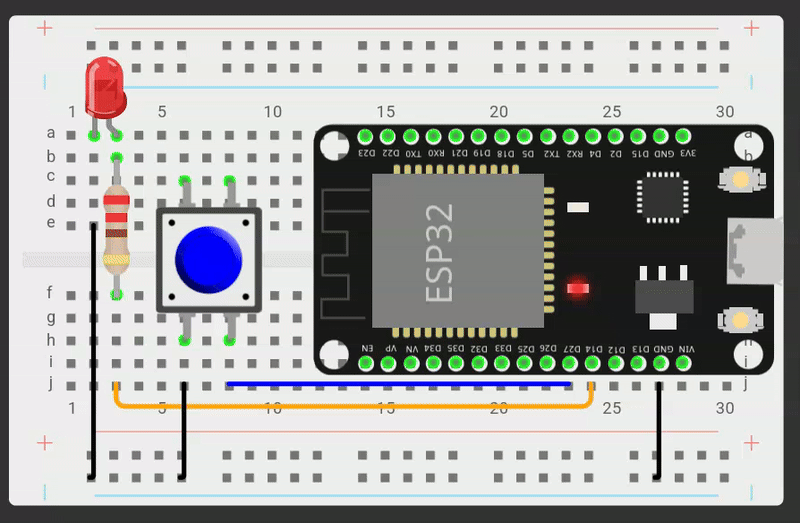

Aufbau

Zustand einlesen

from machine import Pin
btn = Pin(27, Pin.IN, Pin.PULL_UP)

while True:
    current_btn_state = btn.value()
    print(current_btn_state)

Der Ausdruck Pin.PULL_UP aktiviert den internen Pullup-Widerstand des ESP32.

Dadurch liegt ein HIGH-Pegel am Pin an, wenn der Taster nicht gedrückt ist und ein LOW-Pegel wenn der Taster gedrückt wird.

from machine import Pin
led = Pin(14, Pin.OUT)
btn = Pin(27, Pin.IN, Pin.PULL_UP)

while True:
    if 0 == btn.value():
        led.on()
    else:
        led.off()

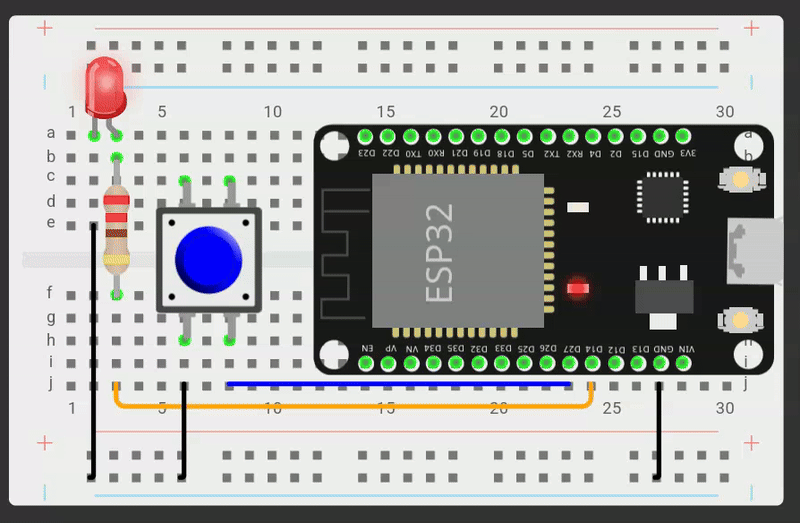

Tastendruck erkennen

Nun wollen wir nicht immer den Taster gedrückt halten nur damit unsere LED leuchtet. Wir brauchen also eine Möglichkeit zu erkennen ob der Taster gedrückt wurde.

flowchart TB
    setup["`**Setup** Pins and
    init *last* state to HIGH `"]
    check["`Check *current* button state`"]
    if_edge{" "}
    do["`set *last* state = *current* state`"]
    if_falling{"is current state LOW"}
    toggle["`*toggle LED*`"]

    setup --> check
    check --> if_edge
    if_edge -- last != current --> check
    if_edge -- last == current --> do
    do --> if_falling
    if_falling -- true --> toggle
    if_falling -- false --> check

from machine import Pin

led = Pin(14, Pin.OUT)
btn = Pin(27, Pin.IN, Pin.PULL_UP)

# Set btn state to HIGH as btn is low active.
last_btn_state = 1

while True:
    current_btn_state = btn.value()
    if current_btn_state != last_btn_state:
        last_btn_state = current_btn_state
        if current_btn_state == 0:
            led.value(not led.value())

Kontrollfragen

1. Was passiert, wenn ein Taster direkt (also ohne Pullup-Widerstand) mit dem Microkontroller verbunden wird.

2. Ein Taster ist mit einem Pullup-Widerstand verbunden. Welches Level (HIGH oder LOW) liegt am Pin an, wenn der Taster offen bzw. geschlossen ist? Erläutern Sie Ihre Antwort.

3. Ein Taster ist mit einen Pull-Down-Widerstand angeschlossen. Begründen Sie, welchen Zustand (Spannung) der angeschlossene Pin aufweist, wenn der Taster a) geschlossen und b) geöffnet ist.

Poti

Dieses Lab zeigt Ihnen wie sie die wechselnde Spannung von einem Potentiometer als User Input nutzen können.

Vorkenntnisse:

• LED ansteuern

Ziel:

• Poti verbinden
• ADC nutzen um Spannung zu messen.
• Wertebereich umrechnen.

Das Potentiometer

¹

Ein Potentiometer wirkt wie ein verstellbarer Spannungsteiler, der die Spannung zwischen GND und VCC in Abhängigkeit von der Position des Schleifkontakts teilt. Durch Drehen des Potentiometers kann die Ausgangsspannung stufenlos verändert und an verschiedene Anforderungen angepasst werden

Aufbau

Analog Digital Wandler

Zuerst müssen wir die Klasse ADC aus dem Modul machine importieren.

from machine import ADC

Der Konstruktor benötigt nur die Pin nummer.

from machine import ADC
adc = ADC(32)

Der ADC bietet uns zwei verschieden Methoden um den aktuellen Wert am Pin zu lesen.

from machine import ADC
adc = ADC(32)
value = adc.read_u16() # Wert zwischen 0 und 2^16
microvolts = adc.read_uv()  # Wert in microvolts

from machine import ADC
from time import sleep

poti = ADC(32)

while True:
    value = poti.read_u16()
    print(f"Aktueller Wert: {value}")
    sleep(1)

from machine import ADC, Pin

poti = ADC(32)
led = Pin(27, Pin.OUT)

while True:
    value = poti.read_u16()
    # Hälfte von 2¹⁶ = 32768
    if value > 32768:
        led.on()
    else:
        led.off()

Messbereich auf Steuerungsbereich mappen

Ein häufiges Problem im Zusammenhang mit dem Einlesen analoger Werte ist das Umrechnen dieser Werte in einen anderen Wertebereich. Als Beispiel soll mit einem Potentiometer eine LED gedimmt werden. Wir haben nun gesehen, dass wir Werte zwischen 0 und 2^16 einlesen können. Zum Dimmen der LED benötigen wir nun einen Wertebereich zwischen 0 und 255.

Der gewünschte Wertebereich hat also 256 Schritte. Wir müssen nun also den ursprünglichen Bereich in 256 Schritte unterteilen.

Foglende Formel kann für die Umrechnung genutzt werden: $$\text{new\_value}=\frac{\text{value}-mi{n}_{in}}{ma{x}_{in}-mi{n}_{in}}\cdot (ma{x}_{out}-mi{n}_{out})+mi{n}_{out}$$ Dabei ist $in$ der Ursprungsbereich und $out$ der Zielwertebereich.

def map(value, min_in, max_in, min_out, max_out):
    if min_in == max_in:
        raise ValueError("Der Eingabebereich darf nicht null sein.")
    return (value - min_in)/(max_in - min_in) * (max_out - min_out) + min_out

Übungsaufgaben

1. Schreiben Sie ein Program, dass den Poti nutzt um 3 Zustände (AUS, AN, BLINKEN) einer LED auszuwählen.

2. Schreiben Sie ein Program, dass die Blinkfrequenz einer LED über einen Poti einstellbar macht.

3. Bauen Sie einen Spannungsteiler aus 220 Ω und 1kΩ auf. Berechnen Sie den Wert welcher vom ADC eingelesen wird und überprüfen Sie dies mit einem kleinen Program nach. Analysieren Sie mögliche Abweichungen des Messwertes von dem theoretischen Ergebnis.

4. Der Ladestand eines Akkus soll über 5 LEDs optisch dargestellt werden. Nutzen Sie einen Poti um die Spannung des Akkus zu simulieren. Programmieren Sie Ihre Schaltung so, dass proportional zur Stellung des Potentiometers die Anzahl der leuchtenden LEDs variiert. Nutzen Sie die eine for-Schleife.

5. Begründen Sie warum Sie einen 9V Akku nicht einfach an den ADC Pin anschließen dürfen. Skizzieren Sie anschließend eine mögliche Lösung um den Akkustand trotzdem zu messen.

6. Werte, die über einen analogen Eingang eingelesen wurden, sollen auf dem seriellen Monitor mit einer Art Balkenanzeige dargestellt werden. Je größer der eingelesen Wert, desto mehr > werden dargestellt. Die Balkenanzeige soll 25 Balken haben und das Maximum wird durch | angezeigt. Mit einem angeschlossenen Potentiometer soll die Balkenanzeige gesteuert werden.²

Resources

• Offizielle Documentation zu machine.ADC
• Micropython ESP32 Quickref

PWM

Dieses Lab erklärt Ihnen was ein PWM Signal ist und wie sie dieses Verwenden können um eine LED zu dimmen.

Vorkenntnisse:

• LED ansteuern
• Analoge Werte von einem Poti einlesen

Ziel:

• PWM Signale verstehen.
• Anwendung des PWM signals.

PWM Signale

Um LEDs nicht nur an- oder auszuschalten, sondern ihre Helligkeit stufenlos anzupassen, kann eine Pulsweitenmodulation (PWM) verwendet werden. Mit dieser Methode lässt sich ein digitales Signal so erzeugen, dass es wie ein analoges wirkt. Dies geschieht durch ein schnelles Umschalten des Ausgangsports zwischen den Zuständen LOW und HIGH. Dabei sind die Frequenz des Umschaltvorgangs und das Tastverhältnis (Duty Cycle) wichtige Faktoren.

Weitere Informationen zu PWM Signalen finden sie z.B im Elektronik Kompendium.

LEDs dimmen

Um PWM Signale mit Micropython zu nutzen müssen wir die Klasse Pin und PWM importieren.

from machine import Pin, PWM

Als nächstes legen wir unseren led Pin an und erzeugen anschließend ein Objekt der Klasse PWM. Der Konstruktor erwartet mindestens ein Argument vom Typ Pin, z.B. unser led_pin. PWM kann an allen ausgangsfähigen Pins aktiviert werden.

from machine import Pin, PWM
led_pin = Pin(25) # create Pin object from a pin_number
pwm = PWM(led_pin) # create PWM object from a pin

Um die Frequenz und das Tastverhältnis festzulegen gibt es die zwei Methoden freq(x) und duty(x) Im Beispiel wird eine Frequenz von 5000 Herz eingestellt, was für das Dimmen einer LED ausreichend ist. Am ESP32 kann die Frequenz von 1Hz bis 40MHz eingestellt werden, aber wenn die Frequenz steigt, sinkt die Auflösung des Tastverhältnisses.

from machine import Pin, PWM
led_pin = Pin(25) # create Pin object from a pin_number
pwm = PWM(led_pin) # create PWM object from a pin

pwm.freq(5000)
pwm.duty(512)

Die PWM hat eine Auflösung von 10 Bit. Damit sind 2^10 = 1024 Werte möglich. Wir können also Werte zwischen 0 und 1023 als Argument übergeben.

• 0 entspricht einer Impulsdauer von 0%, also LED aus.
• 1023 entspricht einer Impulsdauer von 100%, also LED an.

Der Wert 512 entspricht also einer Impulsdauer von 50%, also LED auf halbe Helligkeit.

Effekte (Fading)

Wir wollen nun unsere LED langsam ein und wieder ausschalten.

from machine import Pin, PWM
from time import sleep_ms

led_pin = Pin(25) # create Pin object from a pin_number
pwm = PWM(led_pin, freq=5000) # create PWM object from a pin

TIME_DELAY = 5
while True:
    for duty_cycle in range(0,1024):
        pwm.duty(duty_cycle)
        sleep_ms(TIME_DELAY)

Folgendes Program nutzt eine for Schleife um den Dutycyle von 0% auf 100% zu erhöhen. Damit dies nicht zu schnell geschieht und wir den Prozess gut erkennen können fügen wir einen kleine delay in jedem Schleifendurchlauf ein. Probieren Sie gerne andere Zeitwerte aus und sehen Sie die Veränderung.

Übungsaufgaben

1. Mit dem folgenden Befehl wird ein PWM-Signal erzeugt: pwm = PWM(pin, freq=9, duty=213). Bestimmen Sie das Tastverhältnis des PWM-Signals in Prozent. Berechnen Sie die Zeit des Impulses.

2. Welchen Wert muss der Parameter für das Tastverhältnis in der Funktion duty() annehmen, damit sich ein Tastverhältnis von 76% ergibt.

3. Sie wollen ein PWM Signal mit einer Periodendauer von 20ms und einem Impuls von 1.5ms erzeugen. Geben Sie die den entsprechenden Code an.

4. Schreiben Sie ein Programm, welches über einen Poti die Helligkeit einer LED ändert.

5. Erklären Sie wie sie die gleiche Funktionalität auch ohne Microcontroller erreichen.

6. Schreiben Sie ein Programm für ein futuristisches Lauflicht mit 6 LEDs. Dabei sollen zu jedem Zeitpunkt immer zwei bis drei LEDs mit verschiedenen Helligkeitswerten leuchten. Die erste LED soll möglichst hell und die nachfolgenden LEDs etwas dunkler leuchten. Hierdurch soll der Effekt entstehen, dass der ersten LED eine Art Leuchtspur folgt. Das Lauflicht soll kontinuierlich hin- und herwandern.

7. Zeigen Sie rechnerisch anhand von zwei Beispielen was mit diesem Satz gemeint ist: "Wenn die Frequenz steigt, sinkt die Auflösung des Tastverhältnisses."

Ressources

• Offizielle Dokumentation zu machine.PWM
• ESP32 Pulse Width Modulation

Controlling a motor

Vorkenntnisse

• GPIO Pin als Ausgang nutzen
• PWM Signal erzeugen

Um einen Motor anzusteuern könnten Sie auf die Idee kommen diesen, wie eine LED direkt an einen GPIO-Pin anzuschließen. Dies ist jedoch eine sehr schlechte Idee. Hier wollen wir uns anschauen warum und welche Lösung es dafür gibt.

Leistungsaufnahme eines Motors.

Sie können diese Motoren mit 3V bis 6V betreiben, wobei sie bei höheren Spannungen natürlich etwas schneller laufen. Wenn Sie ins Datenblatt schauen oder selbst Messungen durchführen können folgende Werte ermittelt werden:

• Bei 3 V wurden 150 mA bei 120 U/min im Leerlauf und 1,1 A im Stillstand (Motor blockiert) gemessen.
• Bei 4,5 V wurden 155 mA bei 185 Umdrehungen pro Minute ohne Last und 1,2 Ampere im Stillstand gemessen.
• Bei 6 V wurden 160 mA bei 250 Umdrehungen pro Minute ohne Last und 1,5 Ampere im Stillstand gemessen.

Probleme

Wenn Sie die Werte genauer ansehen, ist Ihnen eventuell aufgefallen, dass unser ESP32 nicht mit 6V sondern nur 3.3V arbeitet. Wir könnten den Motor also garnicht mit voller Geschwindigkeit laufen lassen.

Das zweite, und viel größere Problem ist jedoch, dass ein GPIO-Pin des Microcontrollers max 40mA liefern kann.

Lösung

Je nach Anwendungsfall gibt es verschiedene Lösungsmöglichkeiten für dieses Problem.

• Nutzen eines Transistors zur Ansteuerung
• Nutzen einer H-Brücke zur Ansteuerung
• Nutzen eines Motor-Treiber-ICs

Transistorschaltung

Die meisten Microcontroller können maximal 20 - 40mA bei 3.3V/5V pro Ausgangspin liefern. Dies reicht für DC-Motoren in der Regel nicht aus. Man benötigt mindestens eine einfache Transitorschaltung um den Motor anzusteuern. Transistoren sind kleine elektronische Halbleiter-Bauteile, um Schaltkreise zu steuern und Signale zu verstärken.

Transitoren gibt es in verschiedenen Typen (FET und BJT). Welcher Transitor am besten für einen konkreten Anwendungsfall geeignet ist, ist nicht Teil dieses Tutorials. Für die hier gezeigte Beispielschaltung wird ein NPN-Bipolartransitor verwendet.

Hier finden Sie ein kurzes Erklärvideo als Übersicht zum Transitor.

Schaltplan

Ansteuerung

Sie können den Motor nun über den Ausgangspin steuern.

• LOW schaltet den Motor aus.
• HIGH schalten den Motor ein (Fullspeed).
• Mit einem PWM Signal kann die Geschwindigkeit gesteuert werden.

Kontrollfragen

• Für welche Anwendungsfälle ist diese Schaltung geeignet?

H-Brücke

Mit der Transitorschaltung und einem PWM Signal können wir den Motor zwar steuern aber immer nur in eine Richtung drehen. Damit ein Fahrzeug auch rückwärts fahren kann, muss eine Möglichkeit geschaffen werden, die Drehrichtung gezielt zu steuern.

Dies lässt sich mit einer H-Brücke umsetzen.

Schaltplan

Motor Driver ICs

Controlling a motor

Vorkenntnisse

• Controlling a motor

Ziel:

• Motorsteuerungen nutzen

Neben den beiden zuvor vorgestellten Lösungen gibt es auf dem Markt auch eine Reihe von fertigen ICs für die Motoransteuerung. Bekannte Motortreiber sind z.B der L298N, L293D, DRV8833, TB6612FNG, ...

LN293D vs DRV8833

Strom und Spannung:

• L293D: Bis 36V, max 600mA pro Kanal (kurzfristig: 1.2 A)
• DRV8833: 2.7V - 10.8V, max 1.5A pro Kanal (kurzfristig: 2A)

Wirkungsgrad:

• LN293D: Bipolartransistoren (hohe Wärmeentwicklung, Spannungsverlust ~1.5V)
• DRV8833: MOSFET-Technologie (weniger Hitzeentwicklung, niedriger Spannungsabfall)

Fazit: Der DRV8833 ist erheblich effizienter und bleibt kühler.

Preis:

• L293D: Tendenziell günstiger, aber mit dem Nachteil der geringeren Effizienz
• DRV8833: Etwas teurer, aber modernes Design und bessere Leistung

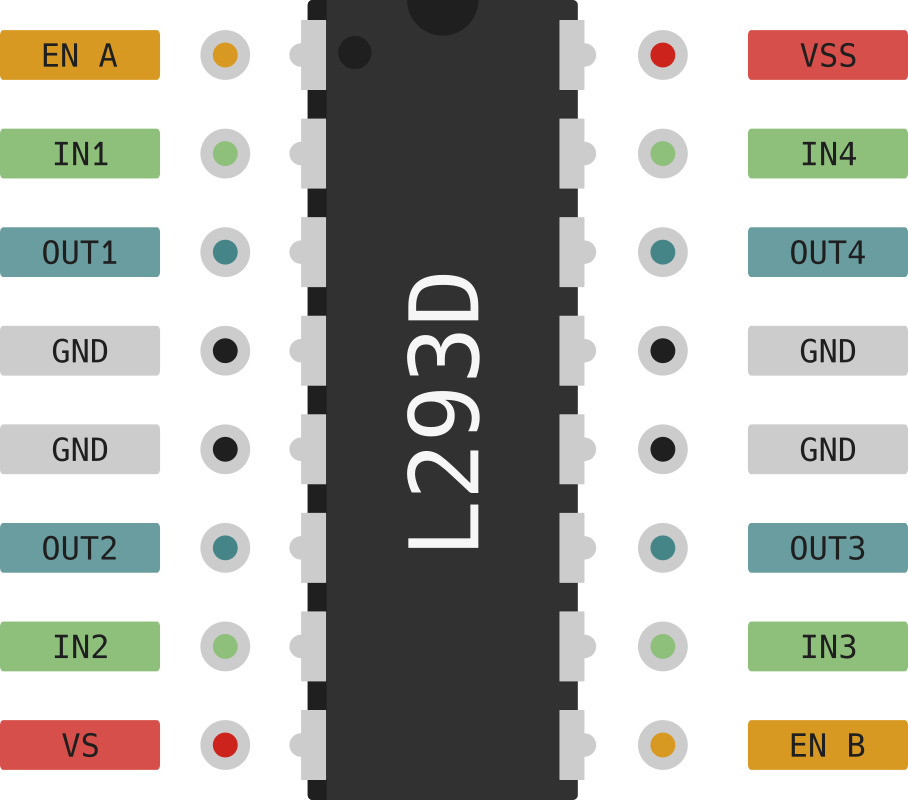

L293D nutzen

Der L293D ist ein Dual H-Brücke Motortreiber, der zwei Motoren in beide Richtungen steuern kann. Das Pinout liefert uns die nötigen Informationen zu den Anschlüssen des ICs.

Power Pins:

• VSS: Versorgungsspannung für die Logik (5V)
• VS: Versorgungsspannung für die Motoren (4.5V - 36V)

Richtung festlegen:

Die Richtung des Motors wird durch die Pins IN1 und IN2 festgelegt.

Geschwindigkeit festlegen:

Über den Pin EN A kann die Geschwindigkeit des Motors eingestellt werden.

• Ist der Pin EN A LOW, stoppt der Motor.
• Ist der Pin EN A HIGH, läuft der Motor mit voller Geschwindigkeit.
• Für eine Variable Geschwindigkeit kann der Pin EN A auch mit einem PWM-Signal angesteuert werden.

Ausgangssignale:

An den beiden Ausgangssignalen OUT1 und OUT2 liegt die Spannung an, die den Motor antreibt.

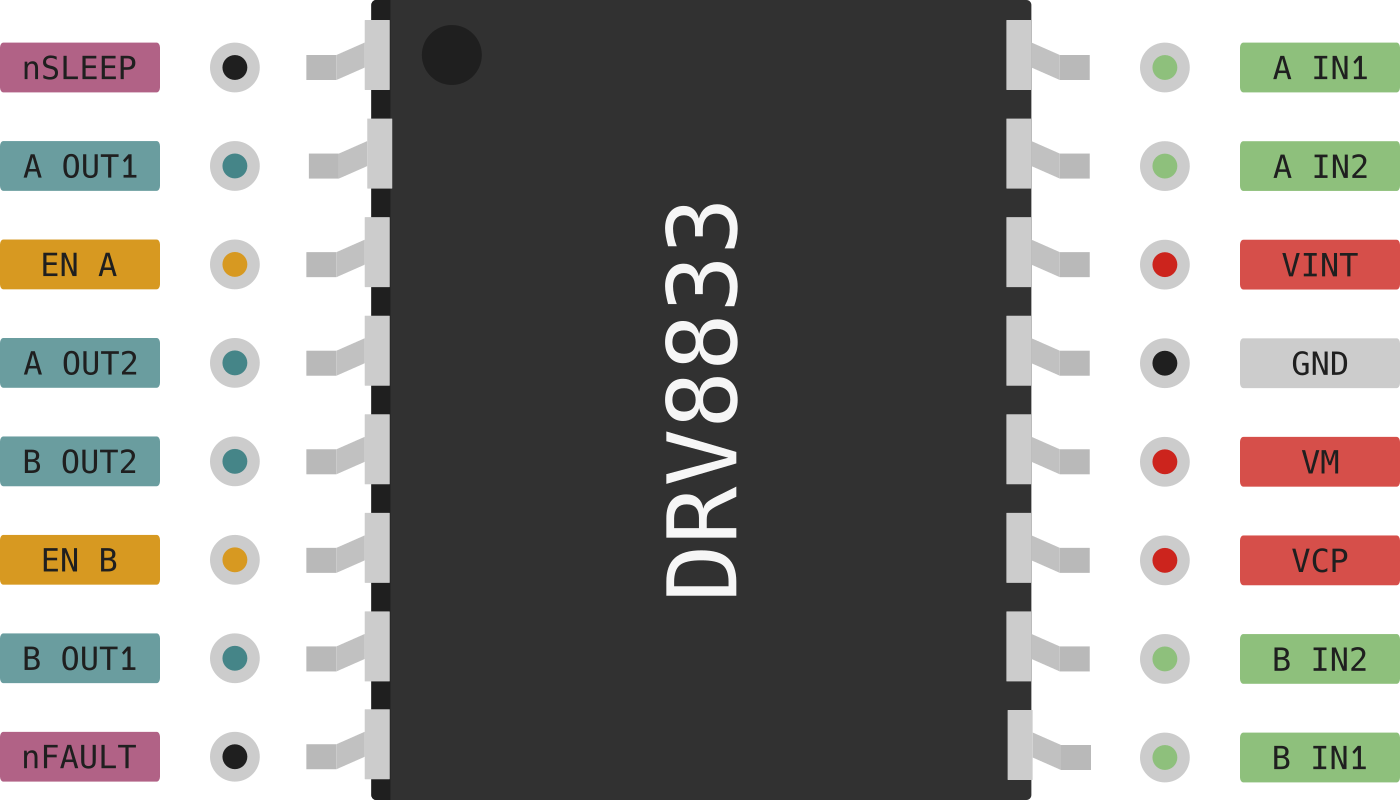

DRV8833 nutzen

Dieser Motortreiber hat ebenfalls zwei H-Brücken integriert. Dies erkennt man auch wieder am Pinout.

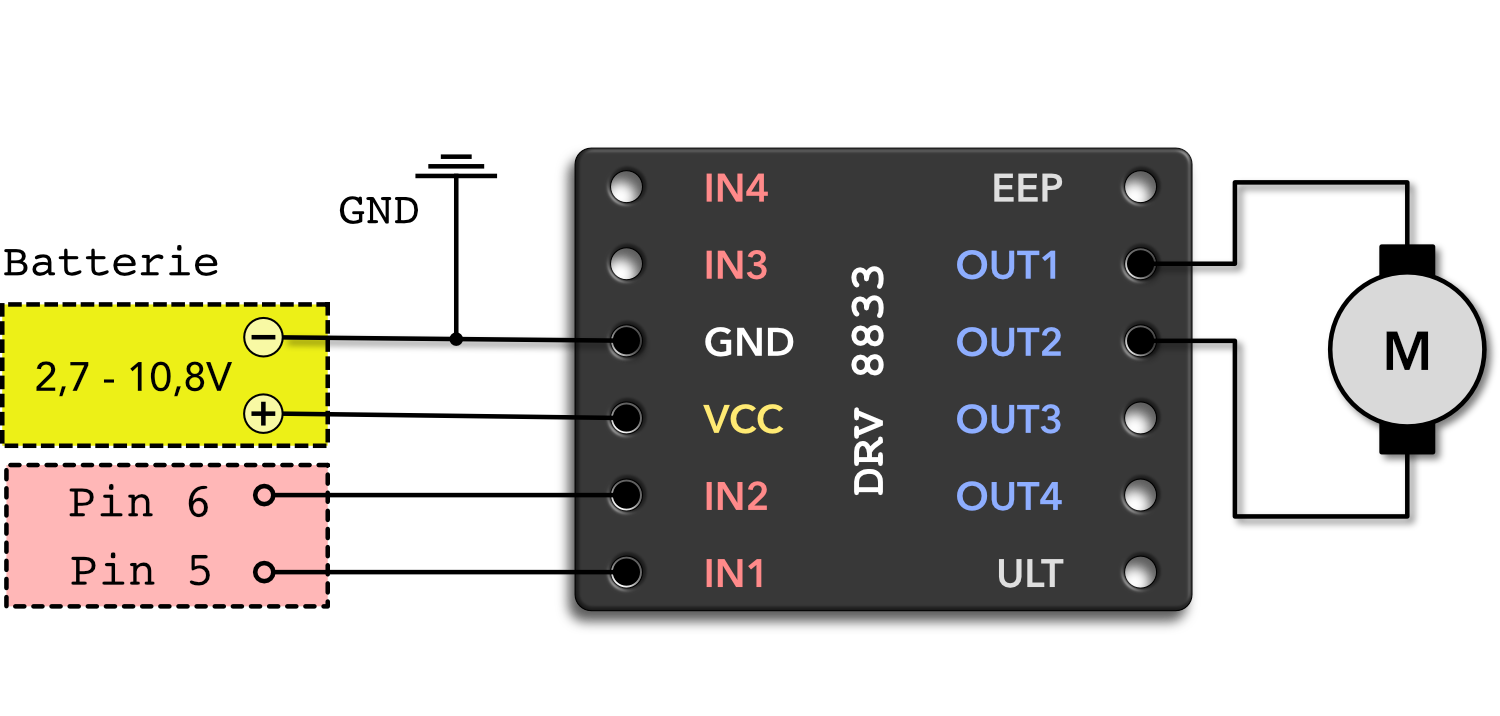

Neben dem reinen Chip, welcher nicht als Breadboard kompatibles Design verfügbar ist, gibt es auch Module, auf denen der Chip bereits verbaut ist. Der Anschluss solcher Module ist dann relativ einfach.

Wie sie sehen gibt es hier keinen enable Pin. Sie steuern die Richtung und Geschwindigkeit des Motors über die Pins IN1, IN2 indem Sie ein PWM Signal verwenden.

Distanz Sensoren

Wenn Sie die Distanz zu einem Hinderniss messen wollen gibt es verschiedene Optionen:

• Ultraschall Messung
• Infrarot Messung
• Laser Messung

Ultraschall

Vorkenntnisse

• Grundverständnis über python classes

Ziel:

• Funktionsweise eines Ultraschall Sensors kennenlernen.
• Vorgefertigte Bibliothek nutzen.
• HC-SR04 Ultraschall Sensor auslesen.

Funktionsweise

Der Ultraschallsensor HC-SR04 verwendet Sonar zur Bestimmung der Entfernung zu einem Objekt. Der Sensor funktioniert in einem Bereich von 2cm - 4m, mit einer Genauigkeit von 0,3cm.

¹

• Der Ultraschallsender (Triggerstift) sendet einen hochfrequenten Ton (40 kHz) aus.
• Der Schall wandert durch die Luft. Wenn er auf ein Objekt trifft, wird er zum Modul zurückgeworfen.
• Der Ultraschallempfänger (Echo-Pin) empfängt den reflektierten Schall (Echo).

Unter Berücksichtigung der Geschwindigkeit des Schalls in der Luft und der Laufzeit (Zeit, die seit der Übertragung und dem Empfang des Signals verstrichen ist) können wir die Entfernung zu einem Objekt berechnen. Hier ist die Formel:

$$Abstand=((SchallgeschwindigkeitinderLuft)\ast gemesseneZeit)/2$$

Bei 20° ist die Schallgeschwindigkeit in der Luft 343 $m/s$

Verwendung

Ok wir wissen nun wie der Sensor in der Theorie funktioniert, schauen wir uns nun die Praxis an.

Aufbau:

Um das Modul zu verwenden müssen wir es zunächst an den ESP32 anschließen. Im folgenden sehen Sie eine mögliche Verdrahtung.

Programmcode

Ok, verkabelt ist. Nun müssen wir also ein Signal über den TRIGGER Pin senden und am ECHO Pin messen wie lange es dauert bis das Signal zurück kommt. Anschließend noch mit der Formel die Zeit in cm umrechnen und schon haben wir unseren Abstand.

Wir könnten uns nun die Mühe machen, das alles selbst zu programmieren, aber zum Glück hat schon jemand anderes sich für uns die Arbeit gemacht. Im folgenden finden Sie eine Bibliothek (python Datei) welche wir in unser Projekt einbinden können.

import machine, time
from machine import Pin

__version__ = '0.2.0'
__author__ = 'Roberto Sánchez'
__license__ = "Apache License 2.0. https://www.apache.org/licenses/LICENSE-2.0"

class HCSR04:
    """
    Driver to use the untrasonic sensor HC-SR04.
    The sensor range is between 2cm and 4m.
    The timeouts received listening to echo pin are converted to OSError('Out of range')
    """
    # echo_timeout_us is based in chip range limit (400cm)
    def __init__(self, trigger_pin, echo_pin, echo_timeout_us=500*2*30):
        """
        trigger_pin: Output pin to send pulses
        echo_pin: Readonly pin to measure the distance. The pin should be protected with 1k resistor
        echo_timeout_us: Timeout in microseconds to listen to echo pin.
        By default is based in sensor limit range (4m)
        """
        self.echo_timeout_us = echo_timeout_us
        # Init trigger pin (out)
        self.trigger = Pin(trigger_pin, mode=Pin.OUT, pull=None)
        self.trigger.value(0)

        # Init echo pin (in)
        self.echo = Pin(echo_pin, mode=Pin.IN, pull=None)

    def _send_pulse_and_wait(self):
        """
        Send the pulse to trigger and listen on echo pin.
        We use the method `machine.time_pulse_us()` to get the microseconds until the echo is received.
        """
        self.trigger.value(0) # Stabilize the sensor
        time.sleep_us(5)
        self.trigger.value(1)
        # Send a 10us pulse.
        time.sleep_us(10)
        self.trigger.value(0)
        try:
            pulse_time = machine.time_pulse_us(self.echo, 1, self.echo_timeout_us)
            return pulse_time
        except OSError as ex:
            if ex.args[0] == 110: # 110 = ETIMEDOUT
                raise OSError('Out of range')
            raise ex

    def distance_mm(self):
        """
        Get the distance in milimeters without floating point operations.
        """
        pulse_time = self._send_pulse_and_wait()

        # To calculate the distance we get the pulse_time and divide it by 2
        # (the pulse walk the distance twice) and by 29.1 becasue
        # the sound speed on air (343.2 m/s), that It's equivalent to
        # 0.34320 mm/us that is 1mm each 2.91us
        # pulse_time // 2 // 2.91 -> pulse_time // 5.82 -> pulse_time * 100 // 582
        mm = pulse_time * 100 // 582
        return mm

    def distance_cm(self):
        """
        Get the distance in centimeters with floating point operations.
        It returns a float
        """
        pulse_time = self._send_pulse_and_wait()

        # To calculate the distance we get the pulse_time and divide it by 2
        # (the pulse walk the distance twice) and by 29.1 becasue
        # the sound speed on air (343.2 m/s), that It's equivalent to
        # 0.034320 cm/us that is 1cm each 29.1us
        cms = (pulse_time / 2) / 29.1
        return cms

Bibliothek einbinden

Damit wir die Bibliothek nutzen können müssen wir sie zuerst in unser Projekt einbinden. Gehen Sie dazu wie folgt vor.

• Öffnen Sie Thonny und stecken Sie den ESP32 an.
• Erstellen Sie eine neue Datei und kopieren Sie den kompletten Inhalt der Bibliothek in diese Datei.
• Speichern Sie diese Datei unter dem Namen hcrs04.py auf dem Micropython Device.

Danach sollten Sie die neue Datei auf dem Gerät sehen können.

Bibliothek nutzen

Als nächsten Schritt müssen wir die Bibliothek in unsere main.py einbinden.

from hcsr04 import HCSR04

Anschließend können wir ein Objekt der Klasse HCSR04 erzeugen.

sensor = HCSR04(trigger_pin=26, echo_pin=25, echo_timeout_us=20000)

Das Objekt speichern wir in der Variablen sensor. Der Konstruktor benötigt 3 Argumente. Die Pin-Nummer, welche mit dem TRIGGER verbunden ist. Die Pin-Nummer, welche mit dem ECHO verbunden ist. Sowie eine Zeit nachdem die Messung abgebrochen wird.

Dann können wir in unserer Endlosschleife die Methode distance_cm() aufrufen, welche uns die gemessene Distanz in cm zurück liefert.

distance = sensor.distance_cm()

Ein Blick in die Bibliothek verrät uns das es auch eine Methode distance_mm() gibt, welche die Distanz in mm zurück gibt.

Hier sehen Sie nochmal die komplette main.py auf einen Blick.

from hcsr04 import HCSR04
from time import sleep

sensor = HCSR04(trigger_pin=26, echo_pin=25, echo_timeout_us=20000)

while True:
    distance = sensor.distance_cm()
    print('Distance:', distance, 'cm')
    sleep(1)

Übungen

IR

Vorkenntnisse

• Grundverständnis über python classes

Ziel:

• Funktionsweise eines IR Sensors kennenlernen.
• Verwendung des Sharp IR-Sensor Moduls.

Funktionsweise

Infrarotsensoren (IR-Sensoren) arbeiten nach dem Prinzip der Lichtreflexion. Eine eingebaute Infrarot-LED sendet Licht aus, das von einer Oberfläche reflektiert wird. Ein Fotodetektor misst anschließend die Intensität des zurückgeworfenen Lichts.

¹

Einflussfaktoren auf das Messsignal

Die Stärke des reflektierten Lichts hängt von mehreren Faktoren ab:

• Abstand zwischen Sensor und Objekt
• Oberflächenbeschaffenheit (rau, glatt, glänzend, matt)
• Farbe der Oberfläche (helle Flächen reflektieren mehr Licht)
• Ausrichtung der Oberfläche zur Lichtquelle

Deshalb eignen sich einfache IR-Sensoren gut zur Objekt- oder Linienerkennung. Für sehr präzise Abstandsmessungen sind sie nur bedingt geeignet, für eine grobe Entfernungsabschätzung jedoch ausreichend gut.

Störquellen aus der Umgebung

In realen Umgebungen gibt es viele zusätzliche Lichtquellen – z. B. Sonnenlicht oder Lampen. Diese senden ebenfalls Licht aus, das vom IR-Sensor erfasst werden kann. Solche Störungen können zu ungenauen Messergebnissen führen. Dies sollte beim Testen der Sensoren bedacht werden.

Warum Infrarotlicht verwendet wird

Um den Einfluss von Umgebungslicht zu verringern, nutzen IR-Sensoren meist Infrarotlicht mit einer bestimmten Wellenlänge. Dieses Licht liegt mit etwa 950 Nanometern außerhalb des für Menschen sichtbaren Spektrums (sichtbares Licht endet bei ca. 780 nm).

Durch den gezielten Einsatz dieser Wellenlänge kann der Sensor das eigene Lichtsignal von anderen Lichtquellen besser unterscheiden – das erhöht die Messsicherheit und Zuverlässigkeit.

Sensorschaltung mit IR-LED und Phototransistor

Mit einer IR-LED und einem Phototransitor kann man eine geeignete Schaltung aufbauen. Eine Beispielhafte Schaltung ist bei rule the bot zu finden. Diese basiert jedoch auf der Ansteuerung mit einem Arduino Uno.

Entfernungsmessung mit dem Sharp GP2Y0A51SK0F Modul

Das GP2Y0A51SK0F von Sharp ist ein analoger Infrarot-Abstandssensor, der sich ideal zur kurzreichweitigen Entfernungsmessung eignet (2–15cm). Dabei wird die analoge Spannung des Sensors über einen ADC (Analog-Digital-Wandler) eingelesen und in eine Entfernung umgerechnet. Dank seiner geringen Größe und schnellen Reaktionszeit ist der Sensor besonders gut für Robotik- oder Hindernisvermeidungsanwendungen geeignet.

from machine import ADC, Pin
import time

# ADC initialisieren (z.B. GPIO 34 beim ESP32)
adc = ADC(Pin(34))


def calc_distance(uv):
    # convert microvolts to distance in cm
    if uv < 400_000 or uv > 2_800_000:
        return None  # außerhalb des Messbereichs
    elif uv < 500_000:
        return 15
    elif uv < 700_000:
        return 10
    elif uv < 1_400_000:
        return 5
    elif uv < 2_800_000:
        return 2


while True:
    raw = adc.read_uv()
    dist = calc_distance(raw)

    print(f"Distance: {dist}")
    time.sleep(0.5)

Laser

Blink a LED without sleep

Dieses Lab zeigt Ihnen wie sie eine LED mit dem Microcontroller blinken lassen können, ohne sleep zu verwenden.

Vorkenntnisse:

• Pin als Ausgang nutzen.
• LED blinken lassen

Ziel:

• Nicht blockierendes Blinken einer LED

Rückblick

Im Lab 6.1 habenm wir gesehen wie wir eine LED blinken lassen können.

Wir wollen nun mehrere LEDs in unterschiedlicher Geschwindigkeit blinken lassen, dazu wollen wir die Funktionalität zunächst in eine eigene Funktion namens blink kapseln. Das könnte zum Beispiel so aussehen.

import time
from machine import Pin

led1_pin = Pin(18, Pin.OUT)

def blink(led, delay_time):
  led.value(not led.value())
  time.sleep(delay_time)

while True:
  blink(led1_pin, 0.5)

import time
from machine import Pin

def blink(led, delay_time):
  led.value(not led.value())
  time.sleep(delay_time)

led1_pin = Pin(18, Pin.OUT)
led2_pin = Pin(19, Pin.OUT)

while True:
  blink(led1_pin, 0.5)
  blink(led2_pin, 0.7)

Nicht blockierendes Blinken einer LED

Probieren Sie anstatt dessen folgendes Programm

from machine import Pin
import time

led1_pin = Pin(18, Pin.OUT)
led2_pin = Pin(19, Pin.OUT)

last_ticks_led1 = 0
last_ticks_led2 = 0

BLINK_TIME_LED1 = 500
BLINK_TIME_LED2 = 700


def blink(led, last_ticks, blink_time):
    current_ticks = time.ticks_ms()
    if time.ticks_diff(current_ticks, last_ticks) > blink_time:
        led.value(not led.value())
        last_ticks = current_ticks
    return last_ticks  # needs to be saved in last_ticks for the led


while True:
    last_ticks_led1 = blink(led1_pin, last_ticks_led1, BLINK_TIME_LED1)
    last_ticks_led2 = blink(led2_pin, last_ticks_led2, BLINK_TIME_LED2)

    # still time to do something else.

from machine import Pin
import time

led1_pin = Pin(18, Pin.OUT)
led2_pin = Pin(19, Pin.OUT)

last_ticks_led1 = 0
last_ticks_led2 = 0

BLINK_TIME_LED1 = 500
BLINK_TIME_LED2 = 700

while True:
    current_ticks = time.ticks_ms()

    # blink led 1
    if time.ticks_diff(current_ticks, last_ticks_led1) > BLINK_TIME_LED1:
        led1_pin.value(not led1_pin.value())
        last_ticks_led1 = current_ticks

    # blink led 2
    if time.ticks_diff(current_ticks, last_ticks_led2) > BLINK_TIME_LED2:
        led2_pin.value(not led2_pin.value())
        last_ticks_led2 = current_ticks

    # still time to do something else.

Hinweis: eine weitere Möglichkeit für eine nicht blockierende Lösung sehen Sie im Lab Timers.

Kontrollfragen

1. Welches Problem kann sich durch die Verwendung von sleep zum blinken ergeben?
2. Was versteht man unter dem Begriff blockierende Funktion?
3. Welchen Wert gibt die Funktion time.tick_ms() zurück.
4. Mit welcher Funktion können Sie berechnen wie viel Zeit seit einem gemessenen Zeitpunkt vergangen ist?

Übungsaufgabe

1. Schreiben Sie ein Programm welches eine LED im Intervall von 250ms blinken lässt ohne sleep zu verwenden.

Taster entprellen

Dieses Lab zeigt Ihnen wie sie einen Taster für eine solidere Eingabe entprellen können.

Vorkenntnisse:

• Taster als Input nutzen

Ziel:

• Taster entprellen.

What is it with bouncing?

Beim testen des vorherigen Beispiels ist ihnen vlt aufgefallen, dass diese Methode nicht immer sicher einen Tastendruck erkannt hat. Um genau zu sein, hat das Programm zu viele Tastendruücke erkannt. Dies liegt an der mechanischen Bauweise solcher Taster.

Das Signal ist nicht wie zu erwarten ein sauberer übergang von HIGH zu LOW, sondern sieht eher so aus.

¹

Es gibt nun verschiedene Lösungen für dieses Problem:

• eine Hardware Schaltung zum entprellen bauen.
• eine einfache blockierende Entprelllogik in Software.
• eine nicht blockierende Entrelllogik in Software.

Wir wollen uns hier nur die letzten beiden Lösungen anschauen.

Das Ergebnis sollte eine saubere Erkennung des Tasters sein.

Blocking Debounce

Hier sehen Sie eine Mögliche Lösung:

from machine import Pin
import time

led = Pin(14, Pin.OUT)
btn = Pin(27, Pin.IN, Pin.PULL_UP)


def toggle(led):
    led.value(not led.value())


# Set btn state to HIGH as btn is low active.
last_btn_state = 1

while True:
    current_btn_state = btn.value()

    if current_btn_state != last_btn_state:
        time.sleep(0.03)
        if current_btn_state == 0:
            toggle(led)

    last_btn_state = current_btn_state

Nonblocking Debounce

Wie beim blinken der LED haben wir nun auch das Problem das die sleep funktion die CPU blockiert. Das Prinzip für einen nicht blockierendes Entprellen des Tasters, ist sehr ähnlich zum nicht blockierenden blinken einer LED.

from machine import Pin
import time

led = Pin(14, Pin.OUT)
btn = Pin(27, Pin.IN, Pin.PULL_UP)


def toggle(led):
    led.value(not led.value())


# Set btn state to HIGH as btn is low active.
last_btn_state = 1
last_debounce_ticks = 0
BTN_DEBOUNCE_MS = 30

while True:
    current_btn_state = btn.value()

    if current_btn_state != last_btn_state:
        current_ticks = time.ticks_ms()
        if time.ticks_diff(current_ticks, last_debounce_ticks) > 30:
            if current_btn_state == 0:
                toggle(led)
            last_debounce_ticks = current_ticks

    last_btn_state = current_btn_state

Kontrollfragen

1. todo
2. todo
3. todo

Weitere Ressourcen

Es gibt noch einige weitere Möglichkeiten und Algorithmen zum Entprellen eines Tasters.

• Switch bounce and solutions to it

Interrupts

Timers

Serielle Schnittstellen

UART

I2C

SPI

Funkt

WIFI

BLE

ESP NOW
